Splitter de PLC

PLC Splitter est un type de dispositif de gestion de la puissance optique qui est fabriqué à l'aide de la technologie de guide d'onde de silice. Nous fournissons des séries entières de produits Splitter 1xn et 2xn qui sont adaptés à des applications spécifiques.

Contactez-nous

PRÉCÉDENT：Aucun produit précédent Suivant：Adaptateur optique

Caractéristiques

● Faible perte d'insertion

● PDL bas

● Conception compacte

● Bonne uniformité du canal à canal

● Longueur d'onde de fonctionnement large: de 1260 nm à 1650 nm

● Température de fonctionnement large: de -40 ° C à 85 ° OC de haute fiabilité et stabilité

Type de séparateur PLC

1. Classification par forme

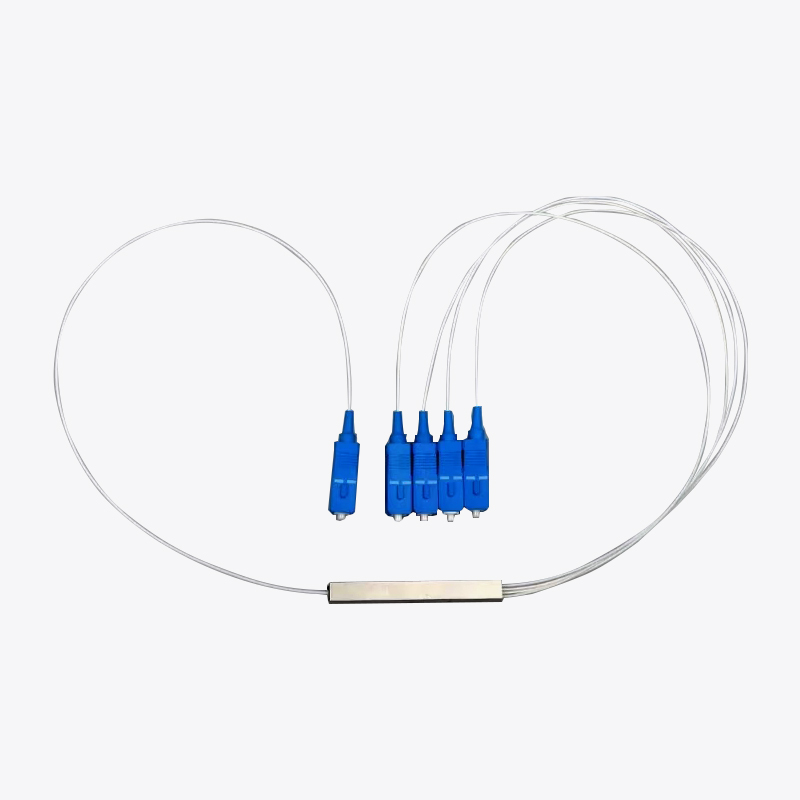

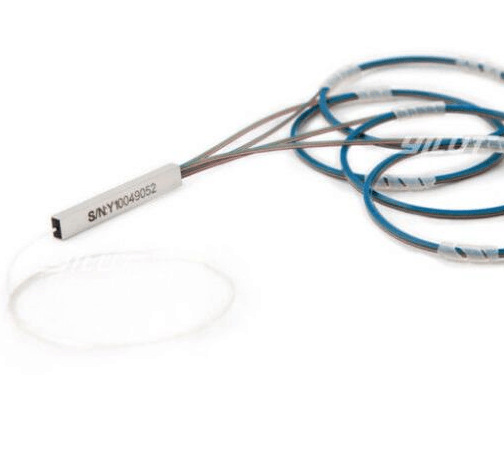

● Mini Splitter PLC

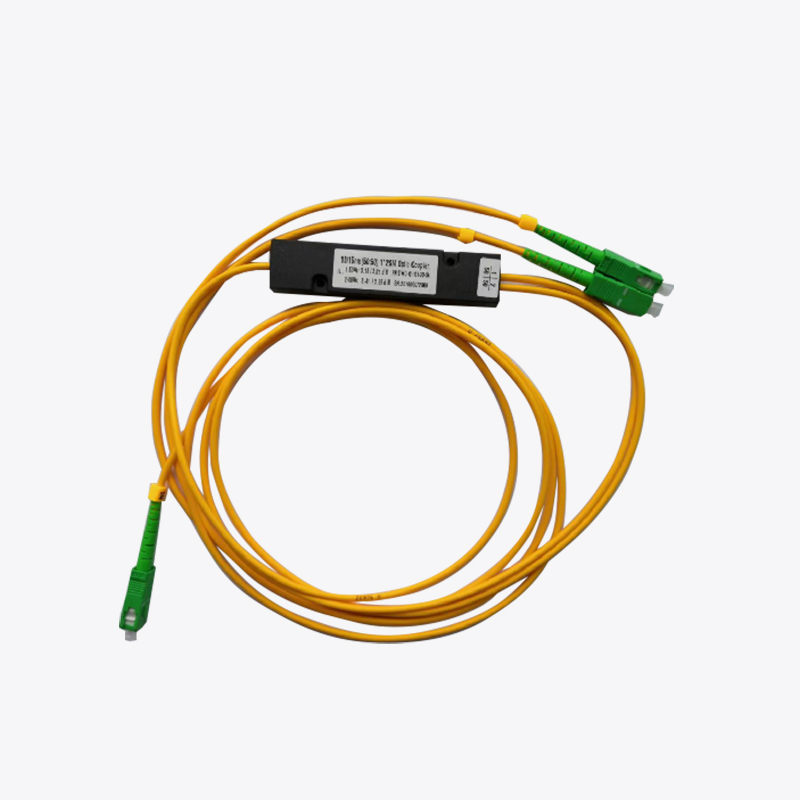

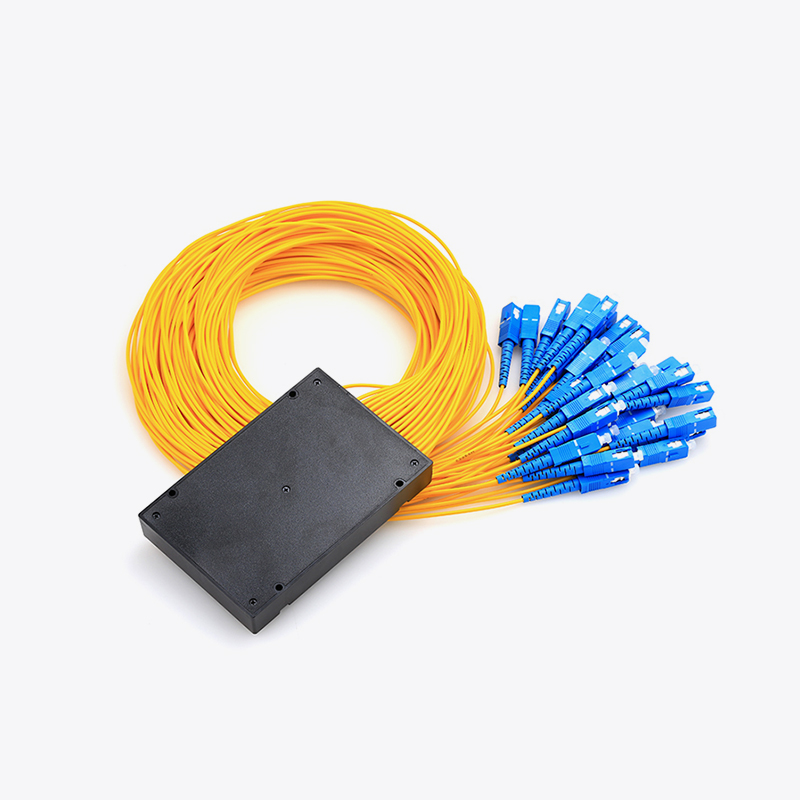

● ABS ABS PLC Splitter

2. Classification par série

1/2 * 2、1/2 * 4、1 / 2 * 8、1 / 2 * 16、1 / 2 * 32、1 / 2 * 64、1 / 2 * 126

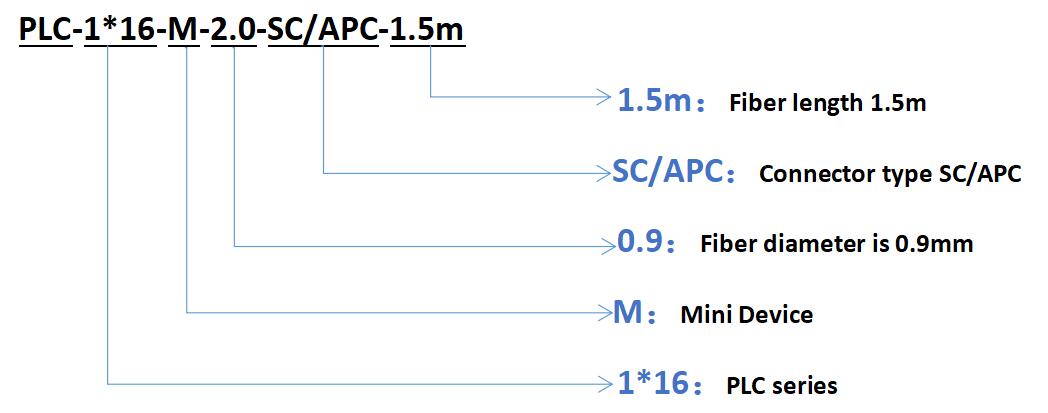

Structure du produit

La longueur de la fibre optique peut être personnalisée en fonction de l'exigence réelle.

Type de connecteur: SC / APC 、 FC / APC 、 LC / APC 、 FC / UPC 、 LC / UPC 、 ST / UPC

Diamètre de la fibre: 0,9 MM / 2,0 MM / 3,0 MM

Dispositif PLC: Mini / ABS Box

Série PLC: 1/2 * 2/4/8/16/32/64/128

Spécification mécanique:

1 * n séparateurs:

Paramètre		Unitééé	Valeur
Type de produit			1x2	1x4	1x8	1x16	1x32	1x64	1x128
Longueur d'onde de fonctionnement		nm	1260 ~ 1650
Perte	Typ.	db	3.6	7.0	10.2	13.5	16.6	20.1	24.5
Perte	Max.	db	4.1	7.5	10.5	13.8	17.1	20.8	25.5
Uniformité (max.)		db	0.5	0.8	0.8	1.4	1.5	2.0	2.6
Pdl (max.)		db	0.2	0.3	0.3	0.3	0.3	0.5	0.8
Pertes de rendement		db	≥55 (connecteurs de type APC) / 50 (connecteurs de type UPC)
Directivité		db	≥55
Opération et StorageTemperature		℃	-40 ～ 85

2 * n SPILTERS:

Paramètre		Unit	Valeur
Type de produit			2x2	2x4	2x8	2x16	2x32	2x64	2x128
Longueur d'onde de fonctionnement		nm	1260 ~ 1650
Perte	Typ.	db	4.1	7.2	10.5	13.8	17.0	20.5	24.8
	Max.	db	4.5	7.6	11.0	14.8	17.9	21.5	25.8
Uniformité (max.)		db	0.8	1.0	1.2	1.5	1.8	2.5	3.0
Pdl (max.)		db	0.2	0.3	0.3	0.3	0.3	0.5	1.0
Pertes de rendement		db	≥55 (connecteurs de type APC) / 50 (connecteurs de type UPC)
Directivité		db	≥55
Opération et StorageTemperature		℃	-40 ～ 85

PLC Splipters Material Exigences

1. Fibre optique

Projet	Caractéristiques
Fibre optique	G657A1
Ф (MM)	0,9 / 2,0 / 3,0
Câble optique	Blanc / Hytrel Jaune / PVC / Aramide Fibre

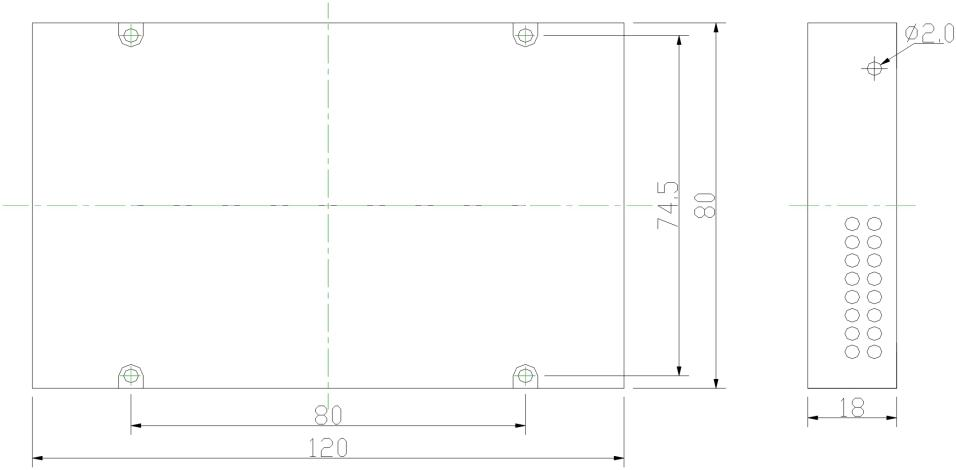

2. Taille de la boîte ABS (unité: MM)

Type de produit	Unit	Câble optique	Taille （Longueur, largeur et hauteur）
1/2x2	MM	2.0 / 3.0	100x80x10
1/2x4	MM	2.0 / 3.0	100x80x10
1/2x8	mm	2.0 / 3.0	100x80x10
1/2x16	mm	2.0 / 3.0	120x80x18
1/2x32	mm	2.0 / 3.0	120x80x18
1/2x64	mm	2.0 / 3.0	120x80x18 ou 140x114x18
1/2x128	mm	2.0 / 3.0	140x114x18


100x80x10	120x80x18	140x114x18

Spécifications du connecteur


Min dans la boîte	ABS Box

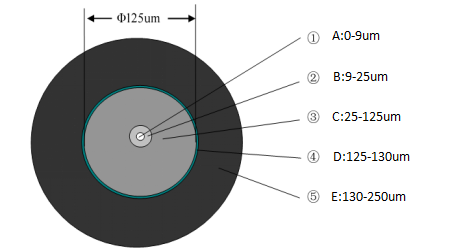

1. Spécification de face

Portée	Description des défauts	Standard
①a:	Rayures et entailles	Nonnnnnnnn
	Bulles et taches	No
	Corps étranger	No
②B:	Rayures et entailles	No
	Bulles et taches	No
	Corps étranger	No
③c:	Rayures et entailles	≤2um et ≤1pcs
	Bulles et taches	≤2um et ≤3pcs
	Corps étranger	No
④d:	Rayures et entailles	≤5um et ≤1pcs
	Bulles et taches	≤5um et ≤2pcs
	Corps étranger	No
⑤E:	Rayures et entailles	≤5um et ≤3pcs
	Bulles et taches	≤5um et ≤3pcs
	Corps étranger	Permettre un peu non amovible

2. Connecteur Face 3D

Connecteur (mm)		ROC (MM)	Décalage de l'apex (μm)	Hauteur des fibres (nm)	Angle APC (°)
Ф2.5	UPC	10 ～ 25	≤50	-100 ～ 50	——
Ф2.5	APC	5 ～ 15	≤50	-100 ～ 50	8 ± 0,5
Ф1.25	UPC	7 ～ 25	≤50	-100 ～ 50	——
Ф1.25	APC	5 ～ 12	≤50	-100 ～ 100	8 ± 0,5
1. Dans la colonne de hauteur de fibre, indique une importance, - indique la dépression. 2. ROC / APEX Offset / Fibre Hauteur UPC pourcentage de réussite ≥ 80%. APC pourcentage de réussite ≥ 70% .
